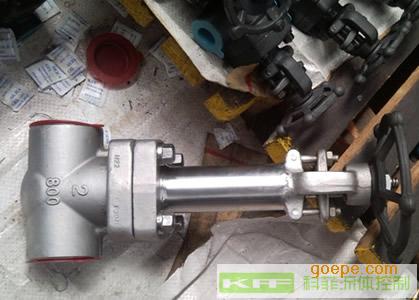

DZ61Y锻造不锈钢加长杆低温闸阀


锻钢闸阀
Forged steel gate valves

KFF科菲锻钢闸阀的启闭件是刚性实心闸板，闸板的运动方向与流体方向相垂直，可作全开或全关用，阀体采用整体锻造，非常适合高温高压工况用。锻钢闸阀流体阻力小，密封面受介质的冲刷和侵蚀小，开闭较省力，介质流向不受限制，不扰流、不降低压力，形体简单，结构长度短，制造工艺性好，适用范围广。

KFF科菲锻钢闸阀阀体阀盖结构说明：
1，中部法兰结构（BB）：阀体阀盖采用螺栓连接，此结构便于阀门维修。
2，中部焊接：阀体阀盖采用焊接结构，适合高压工况。
3，自密封结构，适合高压工况，密封性能好。

KFF科菲锻钢闸阀主要技术参数：
阀门型号：Z11H/W/Y，Z61，Z41,Z31，DV系列放空阀等
阀体材质:A105，LF2，F11，F22，F5，304,316,321等
尺寸范围:DN10-DN50(3/8"-2")等
压力范围:1.0-42.0Mpa(150-2500lb)等
耐温范围:-196℃≤t≤650℃
设计标准：国标GB，美标ANSI,德标DIN,日标JIS等

KFF科菲锻钢闸阀系列产品（KFF科菲锻钢闸阀关键字）：
锻钢闸阀，锻钢阀门，锻钢闸门，锻钢内螺纹闸阀，锻钢丝扣闸阀，锻钢内牙闸阀，锻钢对焊闸阀，锻钢承插焊闸阀，锻钢法兰闸阀，锻钢高压阀门，锻钢高压闸阀，锻钢自密封闸阀，中部焊接锻钢闸阀，锻不锈钢闸阀，高温高压锻钢闸阀，铬钼钢闸阀，美标锻钢闸阀，日标锻钢闸阀，德标锻钢闸阀，锻钢排液放空阀，锻钢导淋阀等

附锻钢闸阀参数说明：

锻钢闸阀有三种阀盖设计形式.*种是螺栓式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺栓螺母连接,缠绕式垫片(316夹柔性石墨制造)密封.客户有特殊要求时也可采用金属环连接.第二种设计形式是焊接式阀盖,按这种设计形式的阀门,其阀体与阀盖用螺纹连接,全焊密封.客户有特殊要求时也可采用透焊连接.第三种是自密封阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺纹连接,内压自密环密封.

闸阀设计结构和特征
闸阀的设计与制造符合API602和ASME B16.34.检验与测试按API 598,标记按MSS-SP-25.
采用以下结构
全径或缩径
明杆支架式(OS&Y)
自定心压板压套式
螺栓连接、缠绕垫片密封式阀盖，螺母连接、全焊密封式阀盖以及螺纹连接内压自紧式阀盖
整体式上密封座
承插端符合ASME B16.11
螺纹连接端（NPT）符合ANSI/ASME B1.20.1
相关压力
·800LB
·900LB～1500LB

锻钢截止阀 800Lb

标准材质细表

注意:客户需求的其他材质也可采用.密封面材料配对客户指定内件代号决定

CS=碳钢;AS=合金钢;SS=不锈钢;

尺寸(MM)和重量(KG)

锻钢闸阀 900Lb～1500lb

标准材质明细表

注意:客户需求的其他材质也可采用.密封面材料配对客户指定内件代号决定

CS=碳钢;AS=合金钢;SS=不锈钢;

尺寸(MM)和重量(KG)

自密封锻钢闸阀 900Lb～2500lb

标准材质明细表

注意:客户需求的其他材质也可采用.密封面材料配对客户指定内件代号决定

CS=碳钢;AS=合金钢;SS=不锈钢;

尺寸(MM)和重量(KG)
