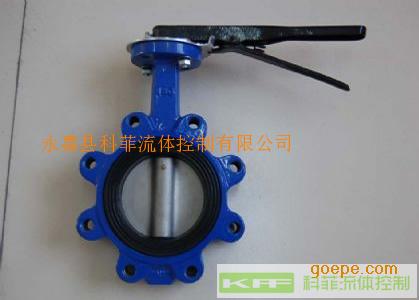

LTD71X铸铁凸耳式对夹软密封蝶阀


KFF科菲软密封蝶阀(butterfly valve)是指关闭件(阀瓣或蝶板)为圆盘，围绕阀轴旋转来达到开启与关闭的一种阀，在管道上主要起切断和节流用。软密封蝶阀作为一种用来实现管路系统通断及流量控制的部件，已在石油、化工、冶金、水电等许多领域中得到极为广泛地应用。在已公知的蝶阀技术中，其密封形式多采用密封结构，密封材料为橡胶、聚四氟乙烯等。


KFF科菲软密封蝶阀优点
1、小巧轻便，容易拆装及维修，并可在任意位置安装。
2、结构简单、紧凑，操作扭矩小，90度回转开启迅速。
3、流量特性趋直线，调节性能好。
4、蝶板与阀杆的连接采用无销钉结构，克服了有可能的内泄漏点。
5、密封件可更换，且密封可靠达到双向密封。
6、蝶板可根据用户要求喷涂覆层，如尼龙或聚四氟类。
7、该阀可设计成法兰连接和对夹连接。
8、驱动方式可选择手动、电动或气动。


KFF科菲软密封蝶阀参数说明：
基本型号：D371X/F,D341X/F,D671，D971，D641，D941等
连接方式：4-法兰式，7-对夹式。
密封材质：丁腈橡胶，三元乙丙橡胶，四氟塑料等
压力等级：0.1MPa~ 2.5MPa
产品规格：DN50-1000mm(2"-60")
可选设计标准：国标GB，美标ANSI
可选阀体材质：铸铁，球铁，铸钢WCB，CF8,CF8M,CF3,CF3M或根据客户要求选。
适用温度：-29℃≤t≤100 ℃。
驱动方式：手柄，蜗轮，电动，气动，液动等


KFF科菲软密封蝶阀系列产品（KFF科菲软密封蝶阀关键字）：
软密封蝶阀,对夹式软密封蝶阀，法兰式软密封蝶阀，气动软密封蝶阀，电动软密封蝶阀，节能环保型蝶阀，橡胶密封蝶阀，四氟塑料密封蝶阀，铸铁软密封，铸钢软密封蝶阀，不锈钢软密封蝶阀，中线式软密封蝶阀，但偏心软密封蝶阀，双偏心软密封蝶阀等

PN1.0/PN1.6MPa

规格		尺寸 (am)														重量 (kg)
mm	inch	A	B	C	D	L	H	D1	N-Φ	K	E	N1-Φ1	Φ 2	G	n2-M
50	2	161	80	42	52.9	32	84.84	120	4-23	77	57.15	4-6.7	12.6	118	-	2.5
65	25	175	89	44.7	64.5	32	96.2	1362	4-265	77	57.15	4-6.7	12.6	137	-	3.2
80	3	181	95	45.2	78.8	32	61.23	160	8-18	77	57.15	4-6.7	12.6	143	-	3.6
100	4	200	114	52.1	10.4	32	70.80	185	4-245	92	69.85	4-10.3	15.77	156	-	4.9
125	5	213	127	54.4	123.3	32	82.28	215	4-23	92	69.85	4-10.3	18.92	190	-	7
150	6	226	139	55.8	155.6	32	91.08	238	4-25	92	69.85	4-10.3	18.92	212	-	7.8
200	8	260	175	60.6	202.5	45	112.89 76.35	295	4-25 4-23	115	88.9	4-14.3	22.1	268	-	13.2
250	10	292	203	65.6	250.5	45	92.40	357	4-29	115	88.9	4-14.3	28.45	325	-	19.2
300	12	337	242	76.9	301.6	45	105.34	407	4-29	140	107.95	4-14.3	31.6	403	-	32.5
350	14	368	267	76.5	333.3	45	91.11	467	4-30	140	107.95	4-14.3	31.6	436	-	41.3
400	16	400	309	86.5	389.6	512 72	100.47 102.42	515 525	4-26 4-30	197	158.75	4-20.6	33.15	488	-	61
450	18	422	328	105.6	440.51	512 72	88.39 91.51	565 585	4-26 4-30	197	158.75	4-20.6	38	539	-	79
500	20	480	361	131.8	491.5	642 82	96.99 101.68	620 650	4-26 4-33	197	158.75	4-20.6	41.15	593	-	128
600	24	562	459	152	592.5	702 82	113.42 120.46	725 770	4-30 4-36	276	215.9	4-22.2	50.65	816	-	188
700	28	624	520	163	695	6682	109.65	840	4-30 4-36	300	254	8-18	55 6335	895	4-M33	284
800	32	672	591	188	794.7	66 82	124	950	4-33 4-39	300	254	8-18	55 63.35	1015		368
900	36	720	656	203	864.7	118	117.57	1050	24-33	300	254	8-18	75	1115	4-M30	713
1000	40	800	721	216	965	142	129.89	1160	24-36	300	254	8-18	85	1230	4-M33	864

注：DN50(2")～800(32")“A”型蝶阀分别适用于PN1.0/PN1.6MPa二种压力级，表中每格有两个

尺寸的分别表示PN1.0/PN1.6MPa二种压力级连接尺寸。与阀门连

接的管法兰连接尺寸参照法兰连接尺寸表(图一)。蝶阀上法兰可通用于手动、蜗轮蜗杆传动、电动、

气动等。

表中DN50(2")～500(20")中D1和n-Φ尺寸为蝶阀本身安装定位尺寸，其中DN50(2")～350

(14")的D1和n-Φ尺寸包容GB9112-99，DIN2501(德国), BS4504(英国)，ISO2084、

ISO2531(国际标准)，BS10-E(英国)，ANSI1259(美国)等法兰连接标准。DN400(16")～500

(20")包容GB9112-88、DIN2501、ISO2084、BS4504法兰连接标准。

N1.0/PN1.6MPa

规格		尺寸 (mm)													重量 (kg)
mm	inch	A	B	C	D	L	H	D1	N-M	K	E	N1- Φ 1	Φ 2	G
50	2	161	80	42	52.9	32	88.38	120	4-M16	77	57.15	4-6.7	12.6	118	3.8
65	2.5	175	89	44.7	64.5	32	102.54	136.2	4-M16	77	57.15	4-6.7	12.6	137	4.2
80	3	181	95	45.2	78.8	32	61.23	160	8-M16	77	57.15	4-6.7	12.6	178	4.7
100	4	200	114	52.1	104	32	68.88	185	8-M16	92	69.85	4-10.3	15.77	206	9.0
125	5	213	127	54.4	123.3	32	80.36	215	8-M16	92	69.85	4-10.3	18.92	238	10.9
150	6	226	139	55.8	155.6	32	91.84	238	8-M20	92	69.85	4-10.3	18.92	266	14.2
200	8	260	175	60.6	202.5	45	92.40	295	12-M20 12-M24	115	88.9	4-14.3	22.1	329	18.2
250	10	292	203	65.6	250.5	45	105.34	357	12-M20 12-M24	115	88.9	4-14.3	28.45	393	26.8
300	12	337	242	76.9	301.6	45	91.11	407	12-M20 12-M24	140	107.95	4-14.3	31.6	462	40
350	14	368	267	76.5	333.7	45	112.89 76.35	467	12-M20 12-M24	140	107.95	4-14.3	31.6	515	56
400	16	400	309	86.5	390.1	51.2 72	100.47 102.42	515 525	16-M24 16-M27	197	158.75	4-20.6	33.15	579	96
450	18	422	328	105.6	441.2	51.2 72	88.39 91.51	565 585	16-M24 16-M27	197	158.75	4-20.6	38	627	122
500	20	480	361	131.8	491.5	64.2 82	96.99 101.68	620 650	16-M24 16-M30	197	158.75	4-20.6	41.15	696	202
600	24	562	459	152	592.5	70.2 82	113.42 120.46	725 770	16-M27 16-M33	276	215.9	4-22.2	50.65	821	270

注：DN50(2")～600(24")“LT”型蝶阀分别适用于PN1.0/PN1.6MPa二种压力级，表中每格有两个尺寸的分别表示PN1.0/PN1.6MPa二种压力级连接尺寸。与阀门连
接的管法兰连接尺寸参照法兰连接尺寸表(图一)。蝶阀上法兰可通用于手动、蜗轮蜗杆传动、电动、气动等。
“LT”型蝶阀的结构、性能、零件的材质与“A”型均相同，区别在于“A”型可通过双头螺柱(或加长六角螺栓)对夹连接在两管法兰之间(即对夹式)。“LT”型除
通过两面三刀组普通六角螺栓连接在两管路之间外，还可以安装在管端(即单夹式)作为排空阀使用，但需在订货合同中注明管端使用。

手柄传动装置外形尺寸及重量

适用蝶阀 口径 (mm)	尺寸 (am)			重量 (kg)
	A	B	R
50-100	266.7	32	51	0.5
125-150	345	32	51	0.8
200-300	353	45	76.5	1.3

蜗轮蜗杆传动装置外形尺寸及重量



型号	适用蝶阀 口径(am)	尺寸 (mm)						重量 (kg)
		A	B	C	E	F	G
3D-15	50-150	64	48	31	59	121	73	6
3D-50	200-250	80	70	39	78	163	89	8.5
3D-120	300-350	98	95	44	98	193	98	18
