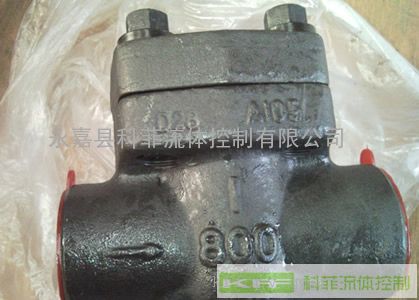

API602锻钢旋启式止回阀H14W-800LB

锻钢止回阀
Forged steel check valves



KFF科菲锻钢止回阀又称锻钢单向阀或锻钢逆止阀，启闭件靠介质流动和力量自行开启或关闭，以防止介质倒流的阀门叫止回阀。止回阀属于自动阀类，主要用于介质单向流动的管道上，只允许介质向一个方向流动，以防止发生事故。



KFF科菲锻锻钢止回阀阀体阀盖结构说明：
1，中部法兰结构（BB）：阀体阀盖采用螺栓连接，此结构便于阀门维修。
2，中部焊接：阀体阀盖采用焊接结构，适合高压工况。
3，自密封结构，适合高压工况，密封性能好。



KFF科菲锻钢止回阀主要技术参数：
阀门型号：H11H/W/Y，H61，H14，H64，H41，H44，H45等
阀体材质:A105，LF2，F11，F22，F5，304,316,321等
尺寸范围:DN10-DN50(3/8"-2")等
压力范围:1.0-42.0Mpa(150-2500lb)等
耐温范围:-196℃≤t≤650℃
设计标准：国标GB，美标ANSI,德标DIN,日标JIS等



KFF科菲锻钢止回阀系列产品（KFF科菲锻钢止回阀关键字）：
锻钢止回阀，锻钢逆止阀，锻钢单向阀，锻钢内螺纹止回阀，锻钢丝扣止回阀，锻钢对焊止回阀，锻钢承插焊止回阀，锻钢法兰止回阀，锻钢升降式止回阀，锻钢旋启式止回阀，美标锻钢止回阀，德标锻钢止回阀，锻不锈钢止回阀，高温高压止回阀，铬钼钢止回阀，锻钢自密封止回阀，高压止回阀等



附锻钢止回阀参数说明：



科菲锻钢止回阀有三种阀盖设计形式.*种是螺栓式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺栓螺母连接,缠绕式垫片(316夹柔性石墨制造)密封.客户有特殊要求时也可采用金属环连接.第二种设计形式是焊接式阀盖,按这种设计形式的阀门,其阀体与阀盖用螺纹连接,全焊密封.客户有特殊要求时也可采用透焊连接.第三种是压力自紧式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺纹连接,内压自密环密封.

止回阀存在三种不同的设计结构,它们是升降式止回阀,球式止回阀和旋启式止回阀.
螺栓式阀盖 焊接式阀盖  压力自紧式阀盖

止回阀设计结构和特征
止回阀的设计与制造符合MSSP-118和ASME B16.34.检验与测试按API 598,标记按MSS-SP-25.
采用以下结构
全径或缩径
升降式止回阀
球式止回阀
旋启式止回阀
按需求内置弹簧
螺栓连接、缠绕垫片密封式阀盖，螺纹连接、全焊密封式阀盖以及螺纹连接内压自紧式阀盖
整体式上密封座
承插端符合ASME B16.11
螺纹连接端（NPT）符合ANSI/ASME B1.20.1
阀瓣可变换为节流型、针型、球型
相关压力
·800LB
·900LB～1500LB



锻钢升降止回阀800LB

标准材质明细表



序号	零件名称	CStoASTM	AStoASTM	SStoASTM
		A105	F22	F304（L）	F316（L）
1	阀体	A105	A182F22	A182F304（L）	A182F316（L）
2	阀瓣	A276420	A276304	A276304（L）	A276316（L）
3	密封螺母	316夹柔性石墨		316夹PTFE
4	密封圈	A105	A182F22	A182F304（L）	A193 B8（M）
5	固定螺母	SS
6	提升螺栓	A193B7	A193B16	A193B8（M）	A193B8（M）
适用介质		水、蒸汽、油品等	水、蒸汽、油品等	硝酸、醋酸等
适用温度		—29℃～425℃	—29℃～550℃	—29℃～200℃

注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。

CS=碳钢;AS=合金钢;SS=不锈钢;

尺寸(MM)和重量(KG)



NPS	缩径	3/8”	1/2”	3/4”	1”	11/4”	11/2”	2”
	全径		3/8”	1/2”	3/4”	1”	11/4”	11/2”	2”
L		79	79	92	111	120	152	172	200
W		61	61	65	79	95	103	118	132
重量	螺栓式	1.4	1.2	1.5	3.1	3.9	5.6	8.9	12.5
	焊接式	1.1	1.0	1.2	2.9	3.3	4.9	8.1	10.9



钢升降止回阀900LB～1500LB

标准材质明细表



序号	零件名称	CStoASTM	AStoASTM	SStoASTM
		A105	F22	F304（L）	F316（L）
1	阀体	A105	A182F22	A182F304（L）	A182F316（L）
2	阀瓣	A276420	A276304	A276304（L）	A276316（L）
3	垫片	316夹柔性石墨		316夹PTFE
4	阀盖	A105	A182F22	A182F304（L）	A193 B8（M）
5	铭牌	SS
6	螺栓	A193B7	A193B16	A193B8（M）	A193B8（M）
7	球	A182F304	A182F304	A182F304	A182F304
适用介质		水、蒸汽、油品等	水、蒸汽、油品等	硝酸、醋酸等
适用温度		—29℃～425℃	—29℃～550℃	—29℃～200℃

注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。

CS=碳钢;AS=合金钢;SS=不锈钢;

尺寸(MM)和重量(KG)



NPS	缩径	3/8”	1/2”	3/4”	1”	11/4”	11/2”	2”
	全径		3/8”	1/2”	3/4”	1”	11/4”	11/2”	2”
L		92	111	111	120	152	172	200	220
W		65	79	79	97	104	120	139	215
重量	螺栓式	1.6	3.4	3.3	5.5	6.0	9.2	12.9	16.2
	焊接式	1.3	3.2	3.1	4.8	5.4	8.5	11.2	14.3





锻钢旋启式止回阀800LB、900LB～1500LB

标准材质明细表



序号	零件名称	CStoASTM	AStoASTM	SStoASTM
		A105	F22	F304（L）	F316（L）
1	阀体	A105	A182F22	A182F304（L）	A182F316（L）
2	阀座	A276410	A276304	A276F304（L）	A276F316（L）
3	阀瓣	A276420	A276304	A276F304（L）	A27F316（L）
4	螺母	A1942H	A1944	A1948	A1948M
5	摇杆	A105	A182F22	A182F304（L）	A182F316（L）
6	垫片	316夹柔性石墨		316夹PTFE
7	阀盖	A105	A182F22	A182F304（L）	A182 F316（L）
8	螺栓	A193B7	A193B16	A193B8（M）	A193B8（M）
9	销钉	a276420		A182F304	A182F316
适用介质		水、蒸汽、油品等	水、蒸汽、油品等	硝酸、醋酸等
适用温度		—29℃～425℃	—29℃～550℃	—29℃～200℃

注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。

CS=碳钢;AS=合金钢;SS=不锈钢;

尺寸(MM)和重量(KG)



NPS		3/8”	1/2”	3/4”	1”	11/4"	11/2"	2"
L	800LB	79	79	92	111	120	120	140
	900LB～1500LB	92	111	111	120	120	140	178
W	800LB	61	61	78	84	101	120	133
	900LB～1500LB	79	79	79	97	105	120	140
重量	800LB	1.1	1.0	1.9	3.9	4.5	7.3	10.0
	900LB～1500LB	3.1	3.0	3.6	4.3	6.1	8.8	12.6




自密封旋启式止回阀900LB～2500LB



序号	零件名称	CSTOASTM	ASTOASTM	SSTOASTM
		A105	F22	F304(L)	F316(L)
1	阀座	A276410	A276304	A276304(L)	A276316(L)
2	销钉	A276420		A182F304	A182F316
3	密封圈	A276304L			A276316L
4	密封螺母	A105	A182F304	A182F304(L)	A182F316(L)
5	阀体	A105	A182F22	A182F304(L)	A182F316(L)
6	阀盖	A105	A182F22	A182F304(L)	A182F316(L)
7	提升螺母	A1942H	A1944	A1948	A1948M
8	四开环	A276420	A182F304		A182F316
9	吊桥	A193B7	A193B16	A193B8	A193B8M
10	摇杆	A105	A182F22	A182F304(L)	A182F316(L)
11	阀瓣	A276410	F304	A182F304(L)	F316(L)
12	螺母	A1942H	A1944	A1948	A1948M
适用介质		水、蒸汽、油品等	水、蒸汽、油品等	硝酸、醋酸等
适用温度		—29℃～425℃	—29℃～550℃	—29℃～200℃



注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。

CS=碳钢;AS=合金钢;SS=不锈钢;

尺寸(MM)和重量(KG)



NPS		1/2”	3/4”	1”	11/4"	11/2"	2"
L	900LB～1500LB	140	140	140	178	178	216
	2500lb	186	186	186	232	232	279
H		117	117	117	152	152	195
重量	900LB～1500LB	8.2	7.8	7.7	19.8	19.2	21.3
	2500lb	10.0	9.6	9.4	21.5

自密封升降止回阀900LB～2500LB

标准材质明细表



序号	零件名称	CStoASTM	AStoASTM	SStoASTM
		A105	F22	F304（L）	F316（L）
1	阀体	A105	A182F22	A182F304（L）	A182F316（L）
2	阀瓣	A276 420	A276304	A276304（L）	A276316（L）
3	密封螺母	A105+STL	F22+STL	A182 F304(L)	F316(L)
4	密封圈	A276 304L	A276 304L	A182F304（L）	A276 316L
5	固定螺母	A1942H	A1944	A1948	A194 8M
6	提升螺栓	A1942H	A1944	A1948	A194 8M
适用介质		水、蒸汽、油品等	水、蒸汽、油品等	硝酸、醋酸等
适用温度		—29℃～425℃	—29℃～550℃	—29℃～200℃

注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。

CS=碳钢;AS=合金钢;SS=不锈钢;

尺寸(MM)和重量(KG)



NPS		1/2"	3/4"	1"	1/4"	11/2"	2"
L	900LB～1500LB	140	140	140	178	178	216
	2500LB	186	186	186	232	232	279
H		117	117	117	152	152	195
重量	900LB～1500LB	7.5	7.0	6.8	18.5	18.1	20.3
	2500LB	9.0	7.6	8.4	19.5	20.1	21.8
